浩辰CAD2025“芯”超越：終端數據和模型上雲互通，開啓雲端協同辦公新設計;參數化約束技術強勢突破，深化助力企業國產化應用;硬件加速圖形顯示高性能，持續增強運行性能更流暢。
浩辰CAD2025平臺軟件是一款可以完美平替AutoCAD的國產CAD軟件。深度兼容CAD文件格式，具有易學易用、功能全面、極速穩定、雲端協同等特點，可以輕鬆高效的二維製圖和三維建模設計。浩辰CAD系列軟件成熟穩定，全球用戶超1億，廣泛應用於土木建築、水利水電、能源化工、機械製造、航空航天、船舶、汽車等各種行業領域。從單一工具到協同設計，從PC軟件到跨終端應用，浩辰CAD系列產品實現各終端數據和模型的上雲和互通，爲用戶提供多場景的CAD設計和雲應用解決方案。
軟件新功能：

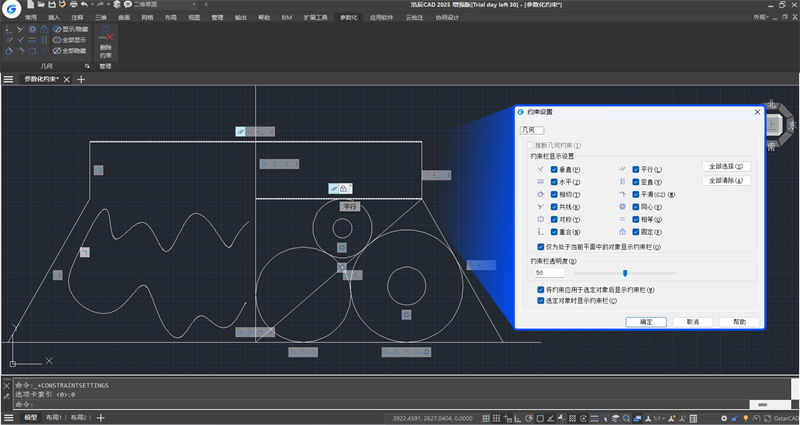

1、參數化約束：浩辰CAD 2025實現了參數化和尺寸驅動技術的強勢突破，通過新增的2D圖形幾何參數化約束功能模塊，極大地提升設計效率與圖形精確度，滿足工業用戶重要的功能需求，積極助力企業二維CAD軟件的國產化替代應用和設計。

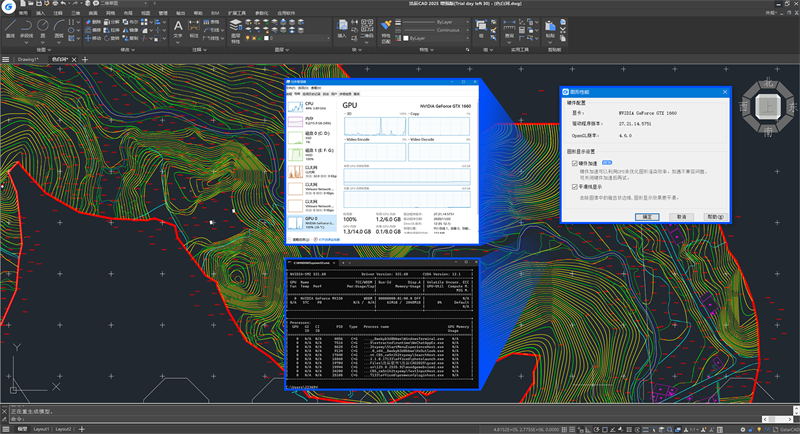

2、硬件加速：浩辰CAD 2025引入硬件加速技術，充分挖掘並釋放電腦硬件潛力，通過顯卡GPU大幅提升CAD圖像的數據處理速度，實時獲得更高質量的CAD圖像高亮顯示效果，持續增強浩辰CAD軟件的運行性能。

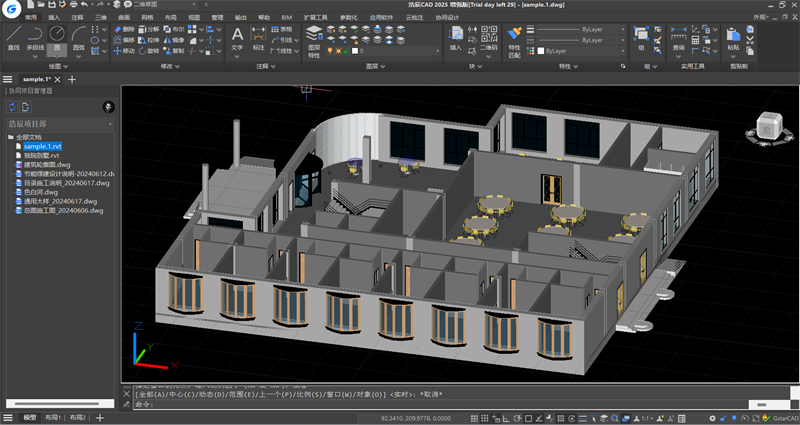

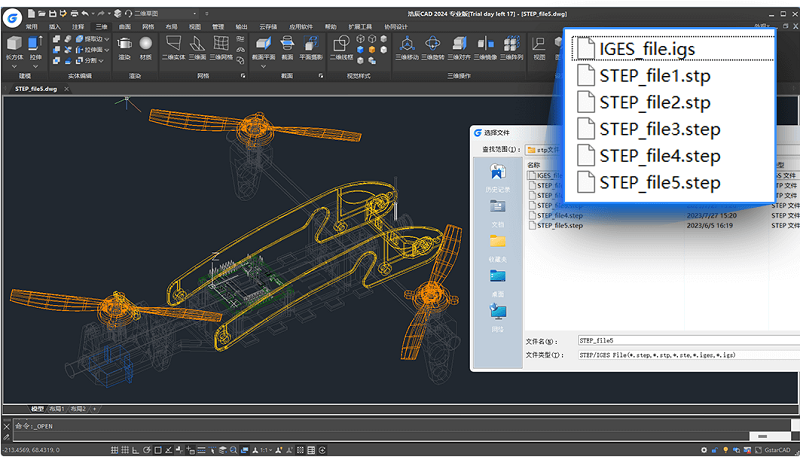

3、IFC/RVT/STEP/IGS導入和導出：浩辰CAD 2025迭代BIM模型IFC格式的導入導出、RVT格式導入，解析BIM屬性集進行編輯，助力工程建設行業建築信息交互協作;集成三維型STEP/IGES數據轉換，爲製造業智能化建模加工提供了更高效的一體化設計應用。
4、語音註釋：浩辰CAD 2025支持用戶爲圖紙添加語音形式的註釋內容，通過集成面板可以輕鬆創建、錄製、播放和管理語音，並賦予語音相應圖層存儲在DWG文件中，讓CAD設計協同辦公更多樣、更靈活、更輕鬆。
5、適配3D鼠標：浩辰CAD 2025適配3dconnexion®的3D鼠標設備，支持將常用的CAD功能配置到鼠標按鍵上，通過鼠標中置旋鈕遙感的組合操作實現2D視圖和3D視圖的平移、縮放和移動等，滿足特定場景用戶需求。
6、EBREAKATPOINT命令：浩辰CAD2025新增添加打斷於點的BREAKATPOINT命令，將選定的對象打斷爲兩個對象，方便用戶可以通過輸入命令、編寫腳本和程序時對線進行單點打斷。

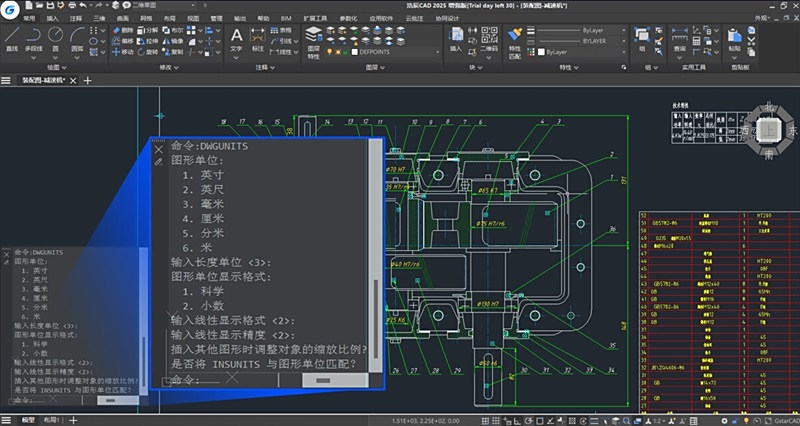

7、DWGUNITS命令：浩辰CAD 2025新增修改圖紙單位的DWGUNITS命令，支持設置圖形單位等相關設置，使不同專業不同領域的圖紙尺寸與標註都符合對應的製圖標準，增加了圖紙的易讀性。
8、應用管理器：浩辰CAD 2025中新增插件應用管理器，對二次開發人員、合作伙伴廠商提供一套統一的插件擴展標準，以滿足浩辰CAD平臺易擴展、易部署等需求，用戶可自由配置/升級，以更小的資源佔用獲得最符合需求的服務配置。
9、日誌系統(用戶體驗計劃)：在獲得用戶授權後，通過日誌系統可快速定位故障原因，對操作異常、系統異常等情況進行快速判定、跟蹤，對影響用戶使用的功能缺陷持續進行優化，持續提升浩辰CAD的用戶體驗。
功能升級：
開存圖等性能持續提升、智能標註改進、文件標籤欄改進、佈局標籤欄改進、套索選擇、UNDO改進、二維碼改進、批量打印改進、CAD轉EXCEL表格改進、二次開發接口提升、自動升級改進
軟件特性：
1、界面、操作習慣與主流CAD一致，無需二次學習，打開就能輕鬆上手!
2、主流CAD常用功能100%涵蓋，並根據國內用戶開發了100+獨有的創新功能!
3、完美兼容AutoCAD®各個版本的圖紙格式，全面適配天正、燕秀工具箱等主流插件應用，企業老舊版本圖紙、各種品牌軟件圖紙資源高效複用!
4、內置協同設計模塊，一箇賬號打通浩辰軟件系列產品，能夠實現跨終端、多場景的協同設計，爲用戶提供雲存儲、雲批註、雲參照、協同記錄追溯、編輯鎖定、增量保存等功能，實現多專業、多部門、多場景的高效協同和創新型應用設計。
1、全面兼容“零成本”上手
全面的、完美的兼容主流CAD圖紙格式和操作習慣，設計師“零成本”學習快速上手。深度兼容主流建築、水、暖、電等專業軟件的高版本自定義對象，企業老舊版本圖紙資源高效複用。
2、性能穩定 速度更快
採用浩辰CAD自研算法和多核並行運算技術，在啓動、開圖、保存等常用文件操作，圖形移動、縮放、複製功能等操作的穩定性和速度方面，浩辰CAD已達國內先進水平。
3、功能迭代 持續賦能
浩辰CAD 2025新增和優化多項功能，持續賦能企業及用戶高效設計和行業應用。
1）參數化約束：
浩辰CAD 2025實現了參數化和尺寸驅動技術的強勢突破，通過新增的2D圖形幾何參數化約束功能模塊，極大地提升設計效率與圖形精確度，滿足工業用戶重要功能需求，積極助力企業二維CAD國產化替代應用和設計。
2）硬件加速：
浩辰CAD 2025引入硬件加速技術，充分挖掘並釋放電腦硬件潛力，通過顯卡GPU大幅提升CAD圖像的數據處理速度，實時獲得更高質量的CAD圖像高亮顯示效果，持續增強浩辰CAD軟件運行性能。
3）行業數據轉換(IFC/RVT/STEP/IGS）：

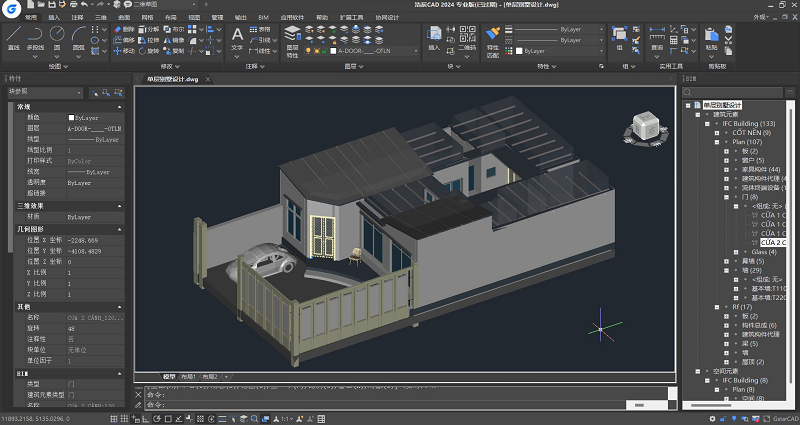

浩辰CAD 2025持續賦能行業應用，迭代優化BIM模型IFC格式的導入導出、RVT格式導入，解析BIM屬性集進行編輯，助力工程建設行業模型信息交互協作；集成三維模型STEP/IGES數據轉換，爲製造業智能化建模加工提供了更高效的一體化設計應用。
4、基於核心技術 更豐富的應用方案及生態

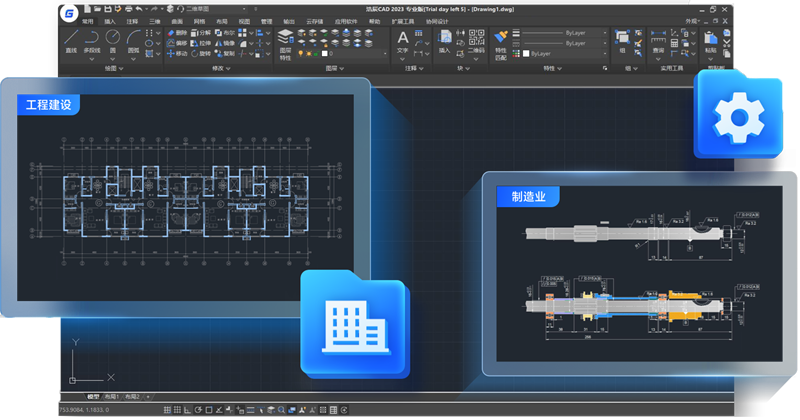

應用軟件及二次開發：覆蓋工程建設和製造業兩大行業，浩辰CAD專業軟件深度應用於各細分領域。同時，浩辰軟件攜手行業夥伴共建開放的二次開發生態，已成功移植百餘種應用軟件，持續爲用戶創造更多價值。
1）政企CAD國產化解決方案：
浩辰CAD是自主可控更安全的國產CAD軟件，具備自主知識產權，真正幫助企業實現CAD軟件正版化及CAD國產化替代應用。
2）信創行業CAD解決方案：
將Linux與Windows統一自主內核浩辰CAD Linux產品適配國產主流基礎軟硬件，覆蓋芯片、操作系統、整機、辦公軟件等核心模塊，助力企業國產化佈局。
3）雲化協同設計解決方案：
浩辰CAD 365提供多端覽圖和設計能力的CAD雲應用，支持2D/3D可視化及雲化協同設計解決方案，實現隨時隨地開展項目協同設計、基於圖紙的實時交流、協作與共享，極大地簡化項目團隊之間的交流與圖檔管理流程。
5、永久授權，比訂閱式節省大量資金
浩辰CAD軟件支持靈活的、多樣的授權模式，企業用戶可根據需求而自由選擇，享有永久授權與服務。
1）靈活的授權模式：
企業享有浩辰CAD軟件的永久授權與服務，靈活的選擇許可方法，包括序列號、USB加密鎖，搭配網絡或單機的多種解決方案。
2）自由的版本升級：
浩辰CAD軟件的自願升級原則，讓企業自由選擇CAD新版本的升級與否，同時已購買的老版本繼續享受永久授權。
3）大幅的節省成本：
一次性付款，從長遠看更加節省企業的資金。例如：5年100套軟件，訂閱式CAD軟件成本比浩辰CAD軟件高出約3倍，且時間越長，成本倍數越高。
1. 在天極下載站下載最新安裝包，運行安裝程序，安裝文件在彈出解壓頁面後會正式開始安裝，隨後彈出的安裝界面會引導您完成操作，如圖所示。

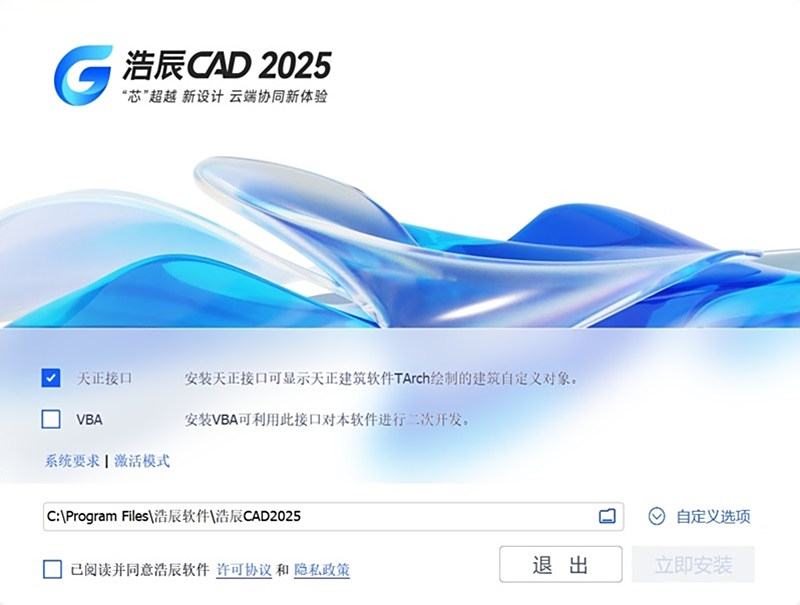

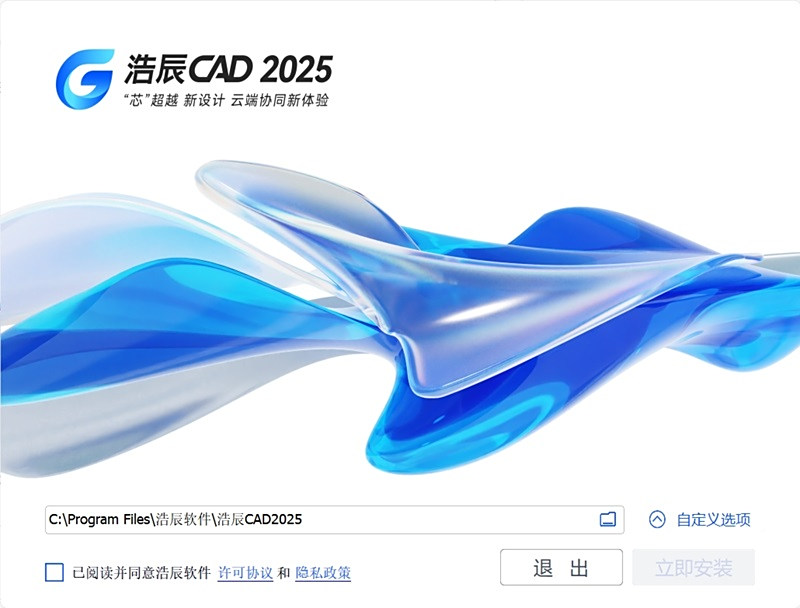

2. 在此頁面中勾選“已閱讀並同意浩辰軟件許可協議和隱私政策”後即可直接單擊“立即安裝”按鈕依默認設置進行安裝。

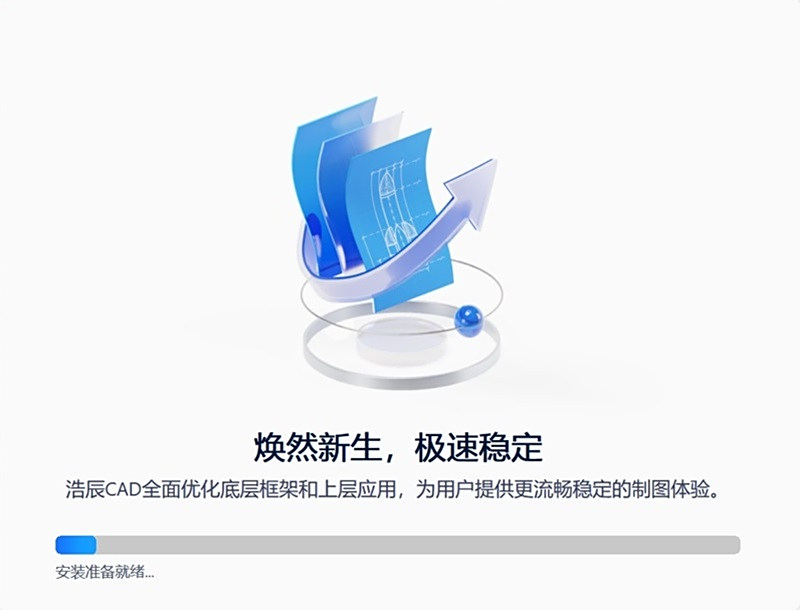

3. 在安裝進度過程中會相繼彈出功能輪播圖，下方進度條滿後會進入下一頁面。

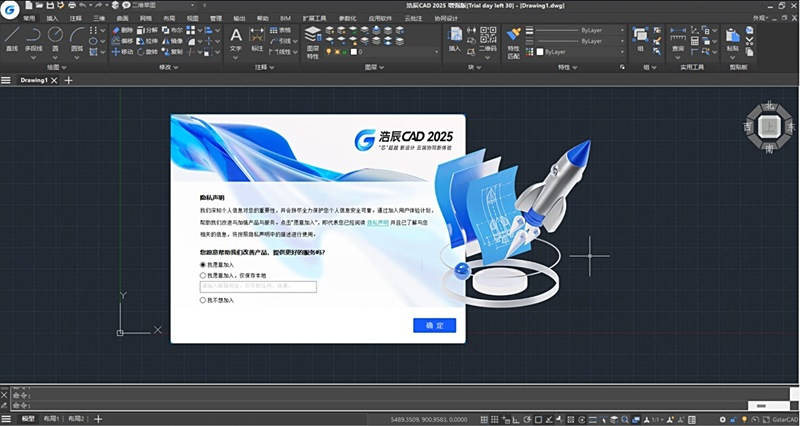

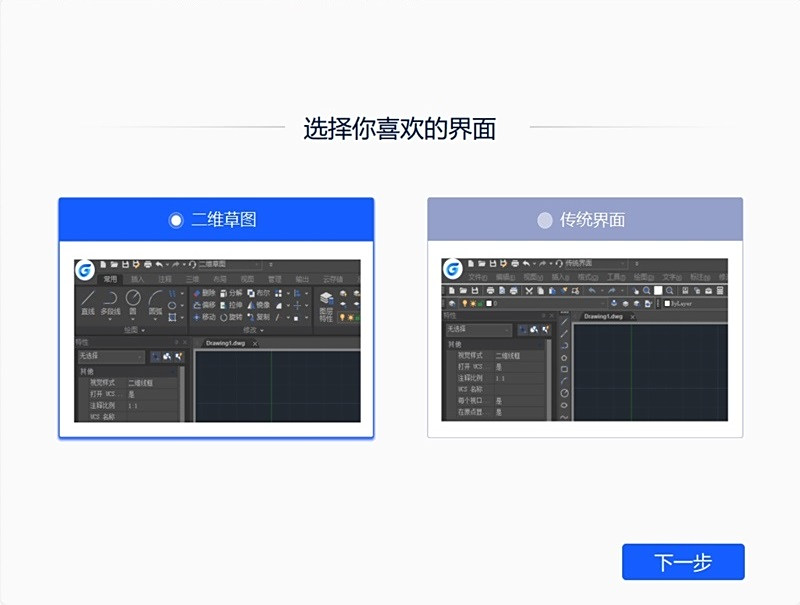

4. 在安裝完成的時候會彈出“工作空間”選擇的頁面，習慣使用傳統界面的用戶可以在此設置，如圖所示。
5. 選擇好工作空間界面後，點擊下一步，即可完成安裝。
浩辰CAD2025最新版
1.性能提升：保存、開圖、修剪、延伸、填充等常規功能性能大幅提升。

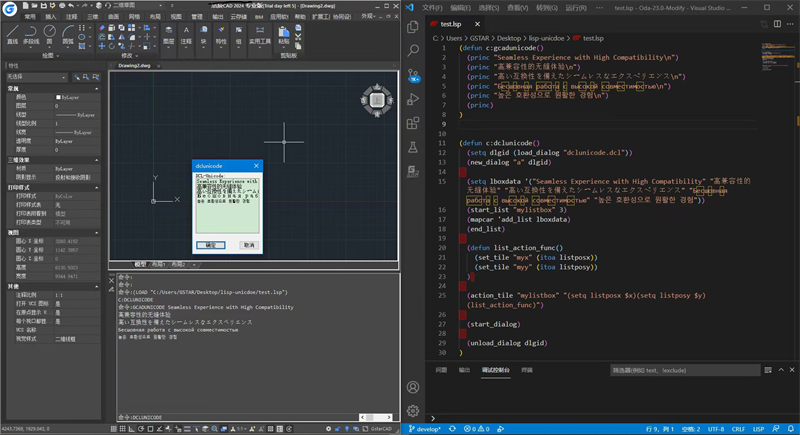

2.二次開發接口完善和擴充：持續提升GRX、.NET、LSP的完備度和兼容性，支持用戶使用Python拓展GstarCAD平臺軟件的功能，支持790+個Python常用接口 。
3.新增和升級：硬件加速、參數化約束、智能標註、3D鼠標設備適配、語音註釋、三維模型文件輸入和輸出、打斷於點、圖紙單位 、文件標籤欄及佈局標籤欄改進、選擇功能改進、UNDO功能改進、批量打印功能改進、CAD表格轉Excel支持WPS、二維碼功能改進、浩辰CAD 365客戶端(協同設計系統)、PASTESPEC改進、應用管理器、在線升級、日誌系統(用戶體驗計劃)等幾十項功能。
4.修復已知問題。
浩辰CAD2024最新版
1.支持BIM文件格式
2.支持三維模型STEP/IGES
3.支持批量數字簽名
4.全新的動態標註輸入
5.支持視口最大化/最小化
6.支持視口邊界調整
7.填充快速預覽提升
8.超大型光柵圖像性能提升
浩辰CAD 2025Excel表格導入CAD的方法：
1、粘貼圖元
(1)首先首先選中要導入的Excel表格內容，使用組合鍵【Ctrl+C】進行復制。

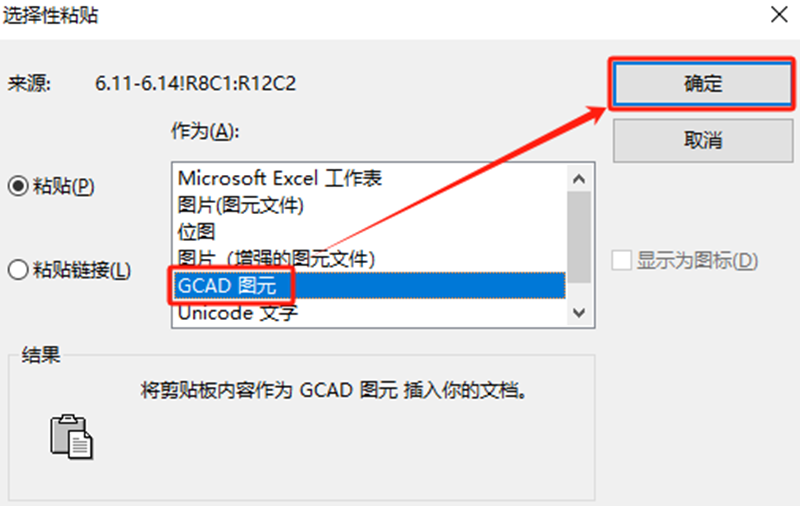

(2)在浩辰CAD中打開圖紙文件後，調用快捷鍵【PA】打開【選擇性粘貼】對話框，選擇【GCAD圖元】，點擊【確定】。
(3)最後，在圖紙中指定插入點即可。
2、插入OLE對象

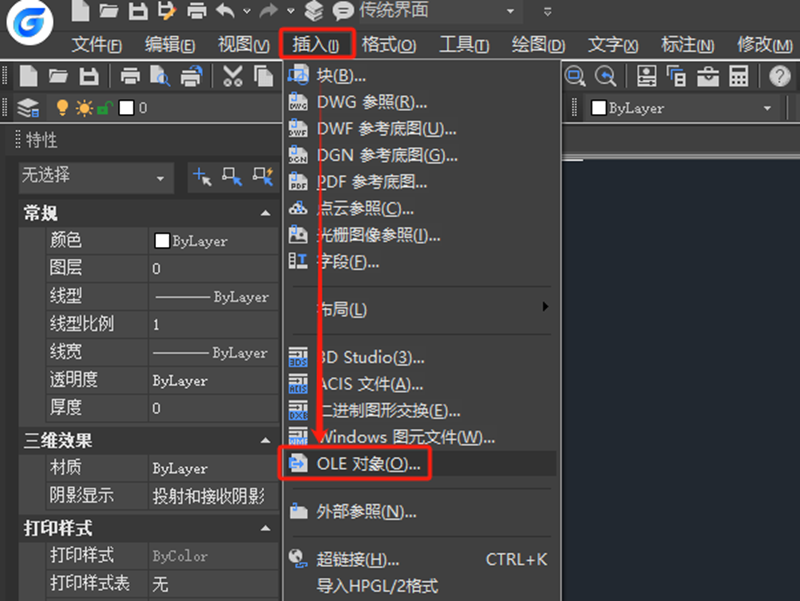

(1)在浩辰CAD中打開圖紙文件後，依次點擊菜單欄中的【插入】—【OLE對象】。

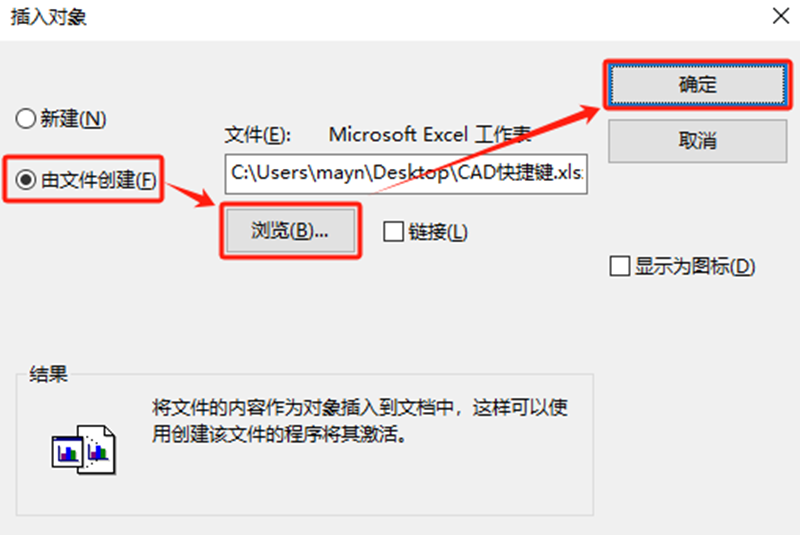

(2)在彈出的【插入對象】對話框中選擇【由文件創建】，點擊【瀏覽】，找到並選中目標Excel文件，最後點擊【確定】即可。
3、創建Excel數據鏈接

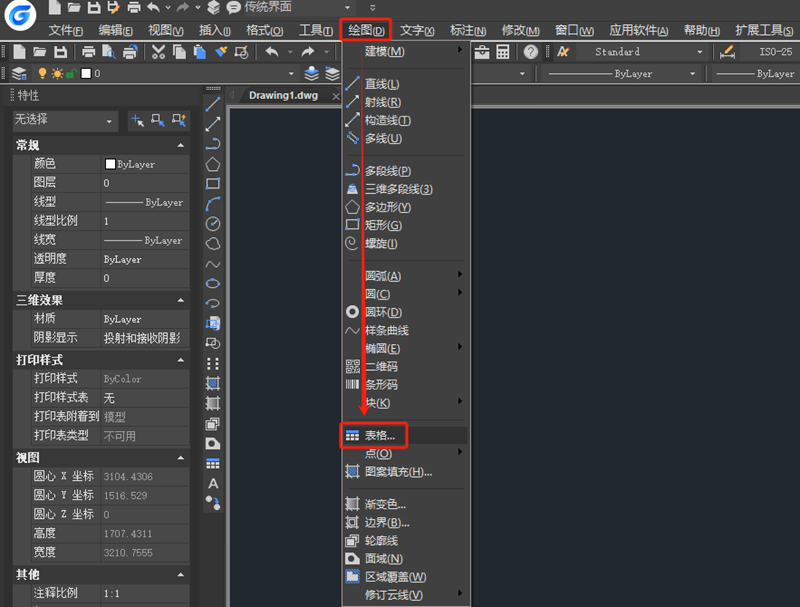

(1)在浩辰CAD中打開圖紙文件，點擊菜單欄中的【繪圖】—【表格】功能。

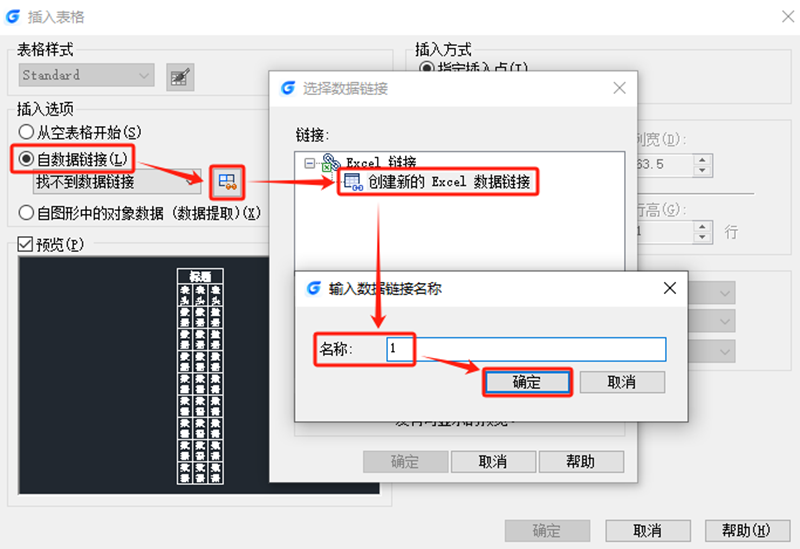

(2)在調出的【插入表格】對話框中，選擇【自數據鏈接】，點擊【數據鏈接管理器】—【創建新的Excel數據鏈接】，輸入數據鏈接名稱，點擊【確定】。

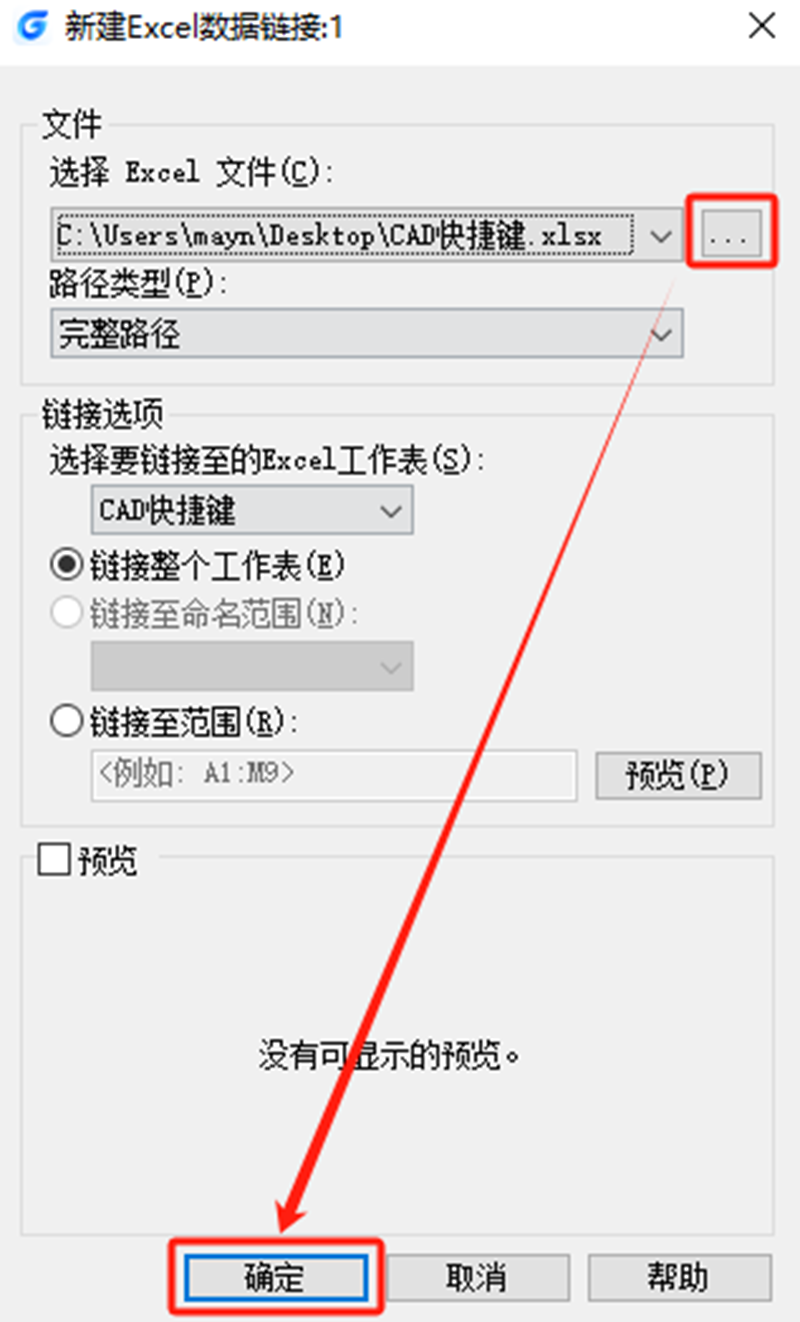

(3)在調出的【新建Excel數據鏈接】對話框中，點擊【瀏覽】，找到並選中需要導入的Excel文件，點擊【確定】。
(4)最後，在圖紙中指定插入點，即可插入至浩辰CAD繪圖區。
浩辰CAD 2025如何使圓與直線進行相切(相切)?

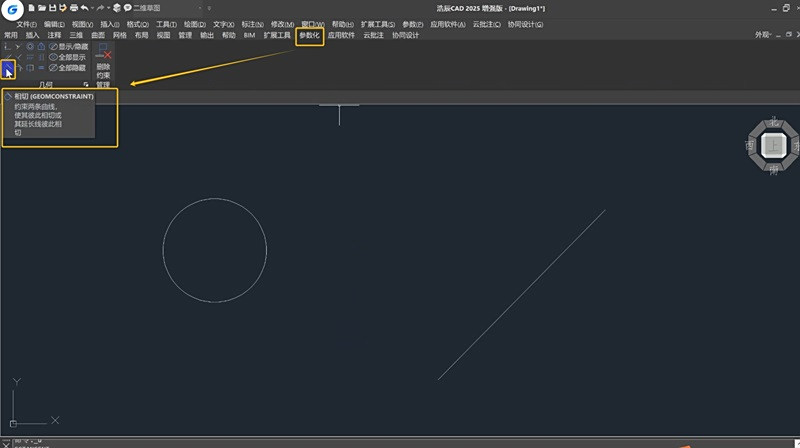

打開浩辰CAD 2025平臺，點擊菜單欄的[參數化]—[相切]功能按鈕，根據命令行提示選擇第一個、第二個對象確定即可。此時，在圖中可以看到：圓未與直線直接相切，這是由於CAD認爲圓相切於直線的延長線也屬於相切。參數化約束功能是對二維幾何圖形進行某種關聯和限制，所以選擇圓或直線進行移動時，可以看到圓與直線始終保持相切的關係。
浩辰CAD 2025如何使多條不同長度線段統一長度(相等)?
打開浩辰CAD 2025平臺，繪製不同長度的線段，並進行標註。然後點擊菜單欄中[參數化]—[相等]功能按鈕，根據命令行提示選擇第一個、第二個對象確定即可。這時可以看到使用[相等]功能後，圖紙中的線段長度都變成一致數值，且標註也發生了動態變化。此外[相等]功能不僅對直線起到作用，還對多段線、圓、圓弧均有此效果，使用後圖形及標註均會發生相應的變化。
浩辰CAD參數化約束功能是什麼？
參數化約束(幾何約束)是一種對二維幾何圖形進行關聯和限制，控制對象滿足一種或多種幾何關係的技術。幾何約束分爲十二種約束類型，對應十二種幾何關係，分別爲：重合、共線、同心、固定、平行、垂直、水平、豎直、相切、對稱、平滑、相等。
浩辰CAD文字超出表格框線怎麼解決？
原因分析：
表格預留的寬度不足，此處填寫的文字比較多會超出表格寬度;或者表格從其他圖中複製過來時，文字的相同字體樣式所用的字體在兩個圖紙中不同也會導致寬度超出。
解決方法：
1、在浩辰CAD中打開圖紙文件後，調用TEXTFIT命令。
2、根據命令行提示選擇文字，注意，選擇文字時，會自動出現文字的起始點。
3、然後，根據命令行提示，指定文字範圍的終點，便可將CAD文字壓縮在指定框中。
浩辰CAD如何生成二維碼？
1.在菜單欄--繪圖--二維碼(命令qrcode)，打開二維碼生成界面;
2.可以通過“圖中拾取”拾取圖中的文字，或者通過“輸入文字”下方輸入框輸入數據;
3.點擊“插入”即可插入生成的二維碼到圖中。
浩辰CAD中鼠標滾輪方向怎麼設置向內滾是放大？
原因分析：
浩辰CAD軟件默認設置是鼠標滾輪向內滾是縮小，向外滾是放大。如果使用習慣向內滾是放大，應是之前調整過鼠標滾輪與視圖縮放的關係。
解決方法：
打開浩辰CAD，在命令行輸入ZOOMWHEEL命令，然後輸入數值1回車，即設置爲鼠標滾輪向內滾是放大，向外滾是縮小。輸入數值0回車，即設置爲鼠標滾輪向內滾是縮小，向外滾是放大。
浩辰CAD標註後看不到數值，如何解決？
原因分析：
原因1：標註的文字高度過小，在圖形比較大時以文字無法正常呈現出來;
原因2：標註文字時文字的顏色同底色接近，因此無法在圖紙上清晰地看到標註文字。
解決方法
1.點擊菜單欄【格式-標註樣式】(命令DIMSTYLE)，打開標註樣式管理器界面;
2.左側選擇需要修改的標註樣式名，右側點擊【修改】;在文字頁面中，查看【文字樣式】，【文字顏色】，【文字高度】等設置是否合適，可以嘗試更換文字顏色，將高度調大，觀察圖形效果;
3.在【調整】頁面中，查看【標註特徵比例】裏的比例值是否合適，可以嘗試將該值調大，觀察圖形效果。
如何將其他的線型文件導入到浩辰CAD中？
1.首先將我們需要加載的線型文件(lin)放到電腦易找到位置;
2.然後依次點擊菜單欄“格式-線型”，打開“線型管理器”對話框;
3.在“線型管理器”對話框中，點擊“加載”按鈕，進入“添加線型”對話框，點擊“瀏覽”，選擇需要加載的lin文件進來，選擇文件裏需要加載的線型名，點擊“確定”，即可加載。
浩辰CAD官方版是一款採用塊共享技術，對於圖塊數量多圖紙內存佔用大幅降低，是非常專業的3D製圖工具，不僅有表格(TABLE)、透明度、外部參照在位編輯等用戶廣泛關注的重要功能，還擁有對稱繪圖、輪廓線、圖塊斷線、對象斷線、圖形比較等多項實用的特色功能，能夠幫助用戶提升設計效率。
