CAXA CAD電子圖板

　　CAXA CAD電子圖板是根據中國機械設計國家標準和工程師使用習慣開發，具有自主的CAD內核、獨立的文件格式、支持第三方應用開發，可隨時適配新的硬件和操作系統，支持新製圖標準，提供海量新圖庫，能低風險替代各種CAD平臺，設計效率數倍提升。CAXA CAD電子圖板經過大中型企業及百萬工程師千錘百煉的應用驗證，廣泛應用於航空航天、裝備製造、電子電器、汽車及零部件、國防軍工、教育等行業。

　　功能介紹

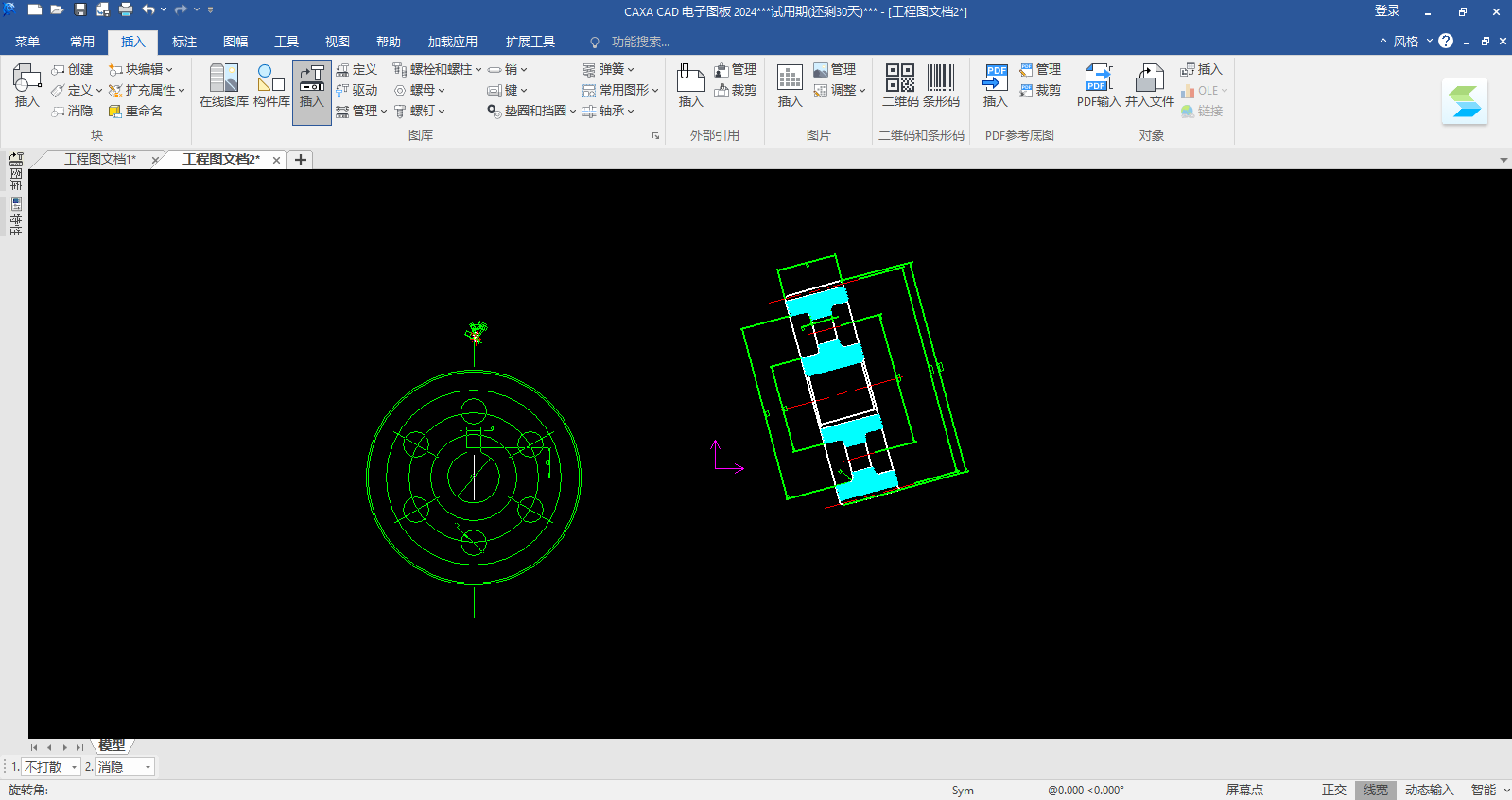

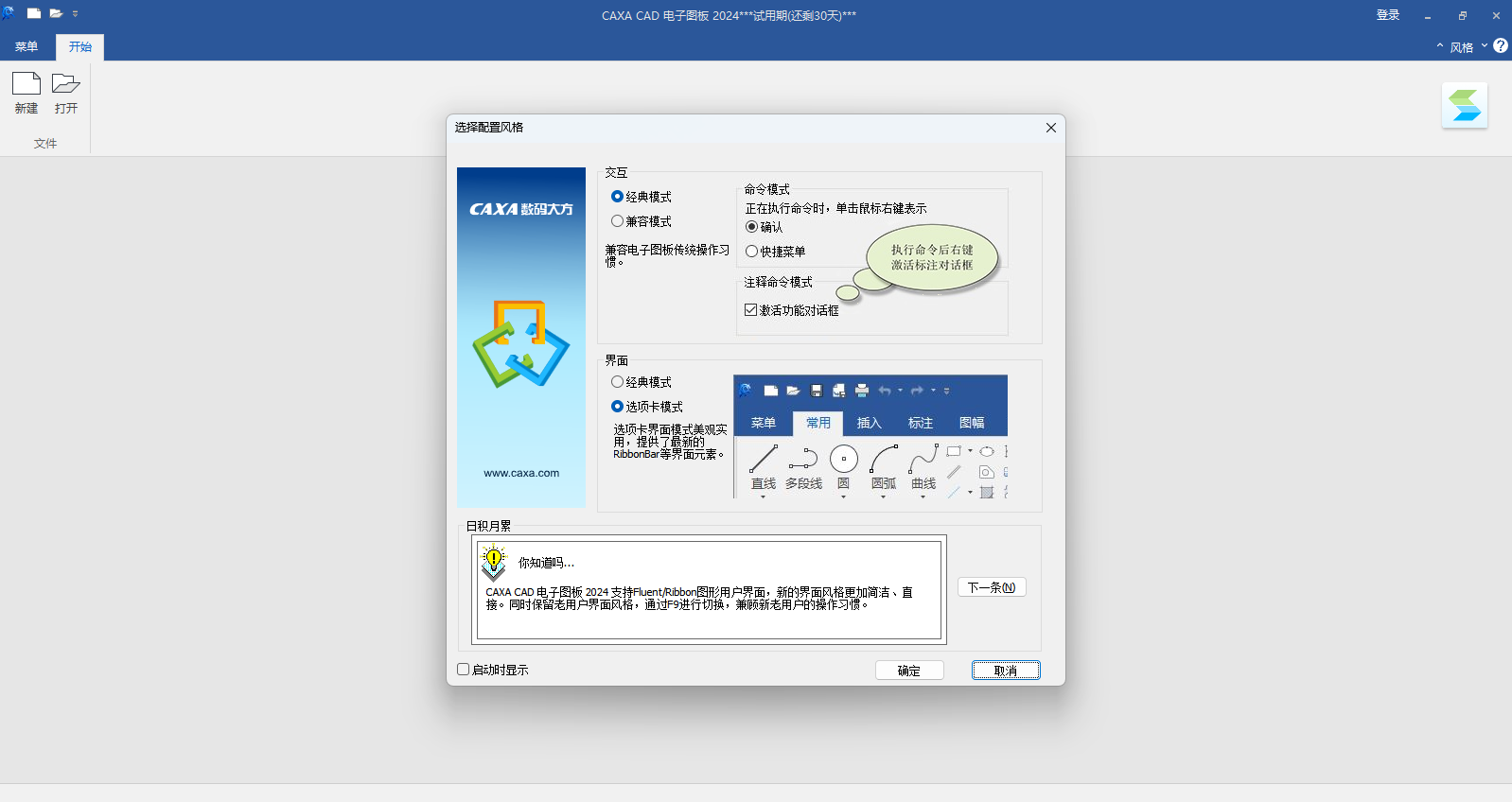

　　簡潔易用的界面和操作

　　精心設計的界面和功能圖標，支持4K高清分辨率，在高達200%縮放下都可獲得完美交互體驗。提供藍、深灰、白、黑等四種顏色，提供經典及選項卡兩種界面，用戶可按自己的習慣和喜好自由選擇;屬性編輯、圖庫、設計中心等都可直接在專用面板操作;獨有的立即菜單並行操作方式，實時反映用戶交互狀態，調整交互流程不受交互深度的限制，節省大量的交互時間。

　　支持最新64位操作系統，提升大圖處理性能

　　豐富的圖形繪製和編輯功能

　　提供多種便捷圖形繪製功能如直線、圓、圓環、圓弧、橢圓、橢圓弧、平行線、對稱線、中心線、漸變色、表格等;提供孔/軸、齒輪、公式曲線、樣條曲線、局部放大、多邊形、二維碼/條形碼等複雜圖形的快速繪製功能;提供多種圖形編輯功能，如平移、鏡像、旋轉、陣列、裁剪、拉伸，各種圓角、倒角過渡等。

　　符合最新國標的智能標註和工程標註

　　一鍵智能尺寸標註，自動識別標註對象特徵，一箇命令完成多種類型的標註;提供符合最新製圖標準的多種工程標註功能;尺寸標註時可進行公差和各種符號的查詢和輸入，相關數值和符號位置都可隨圖形的變化而自動關聯，杜絕人爲原因導致的錯誤。

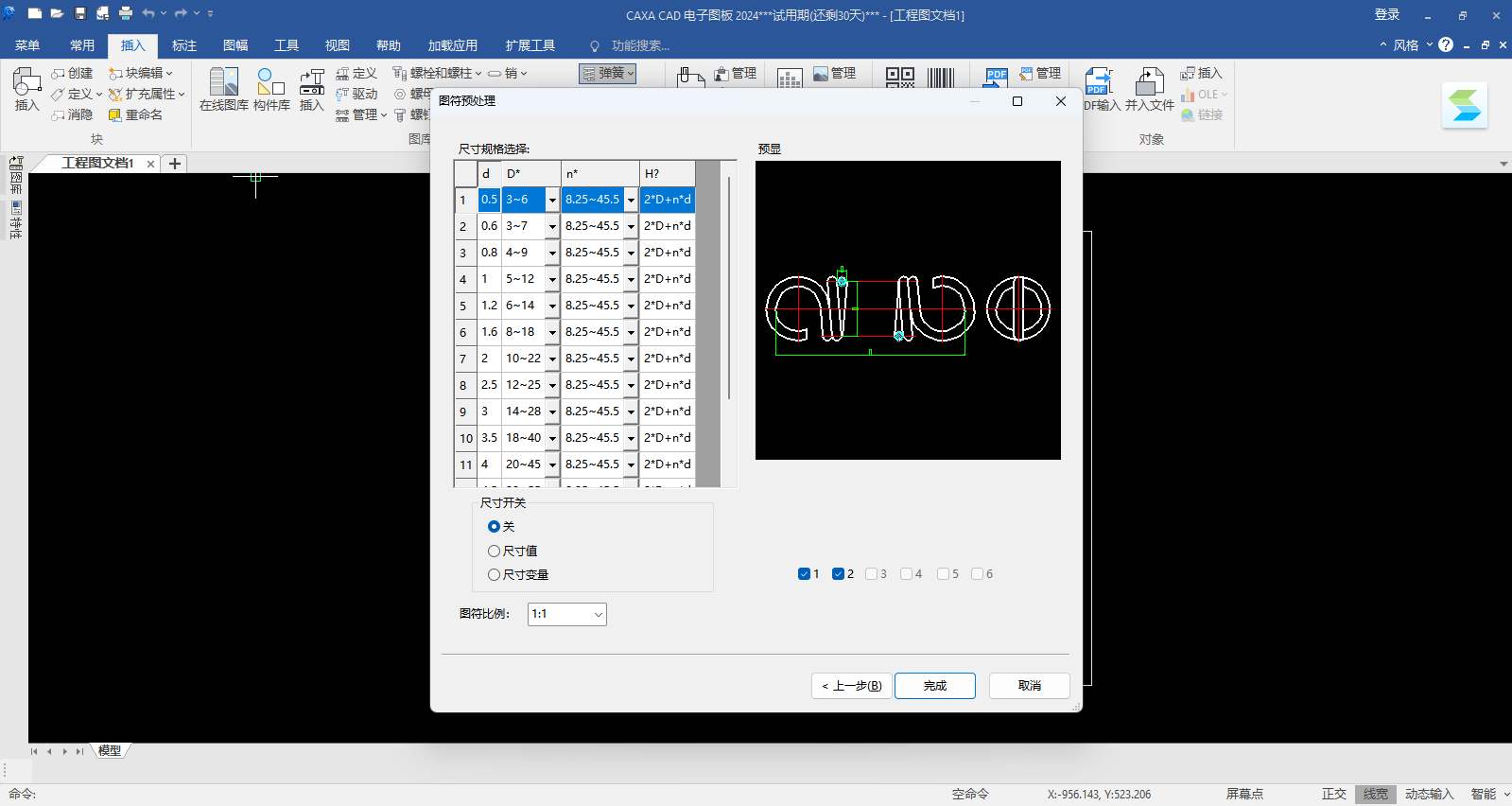

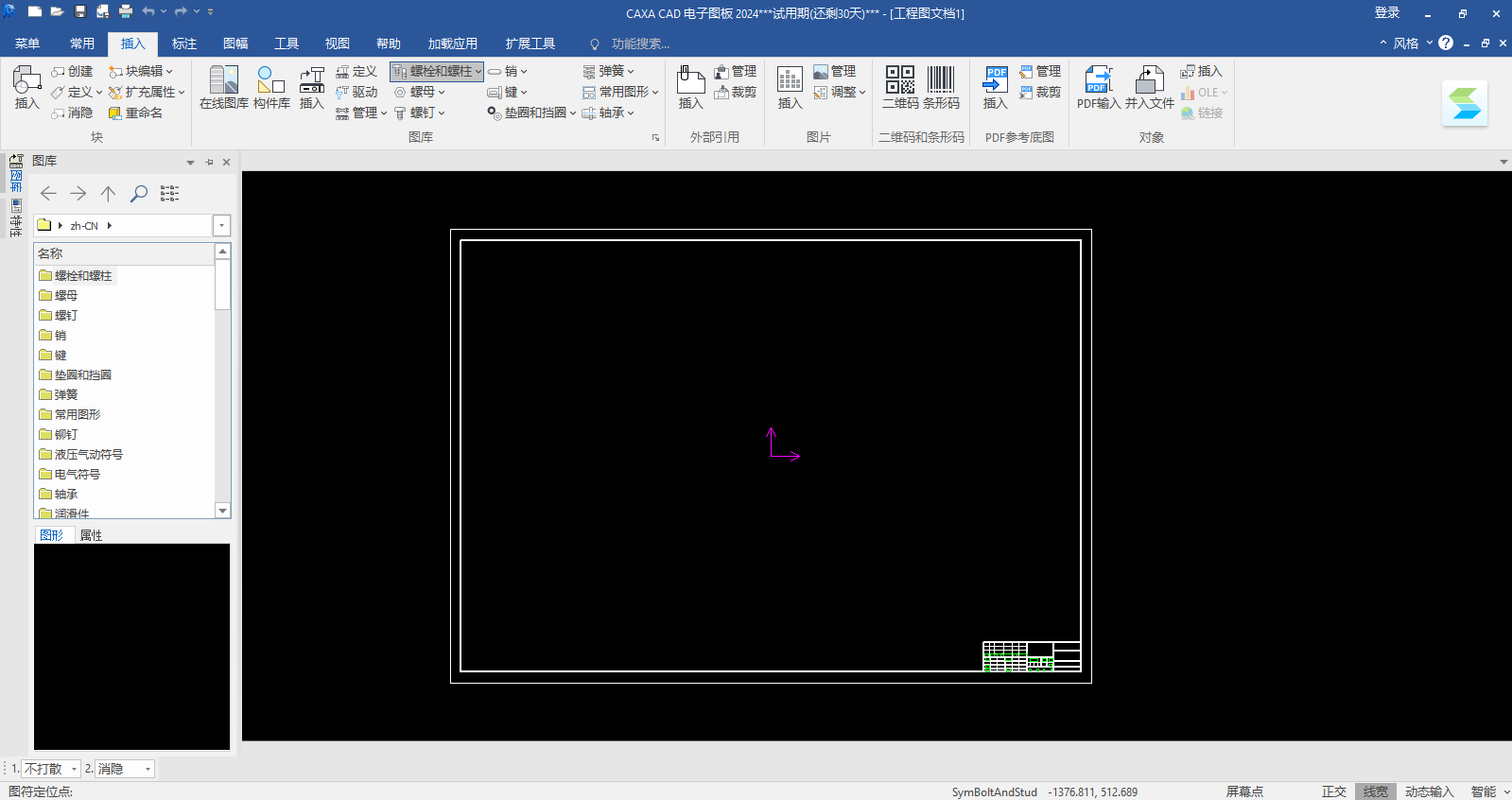

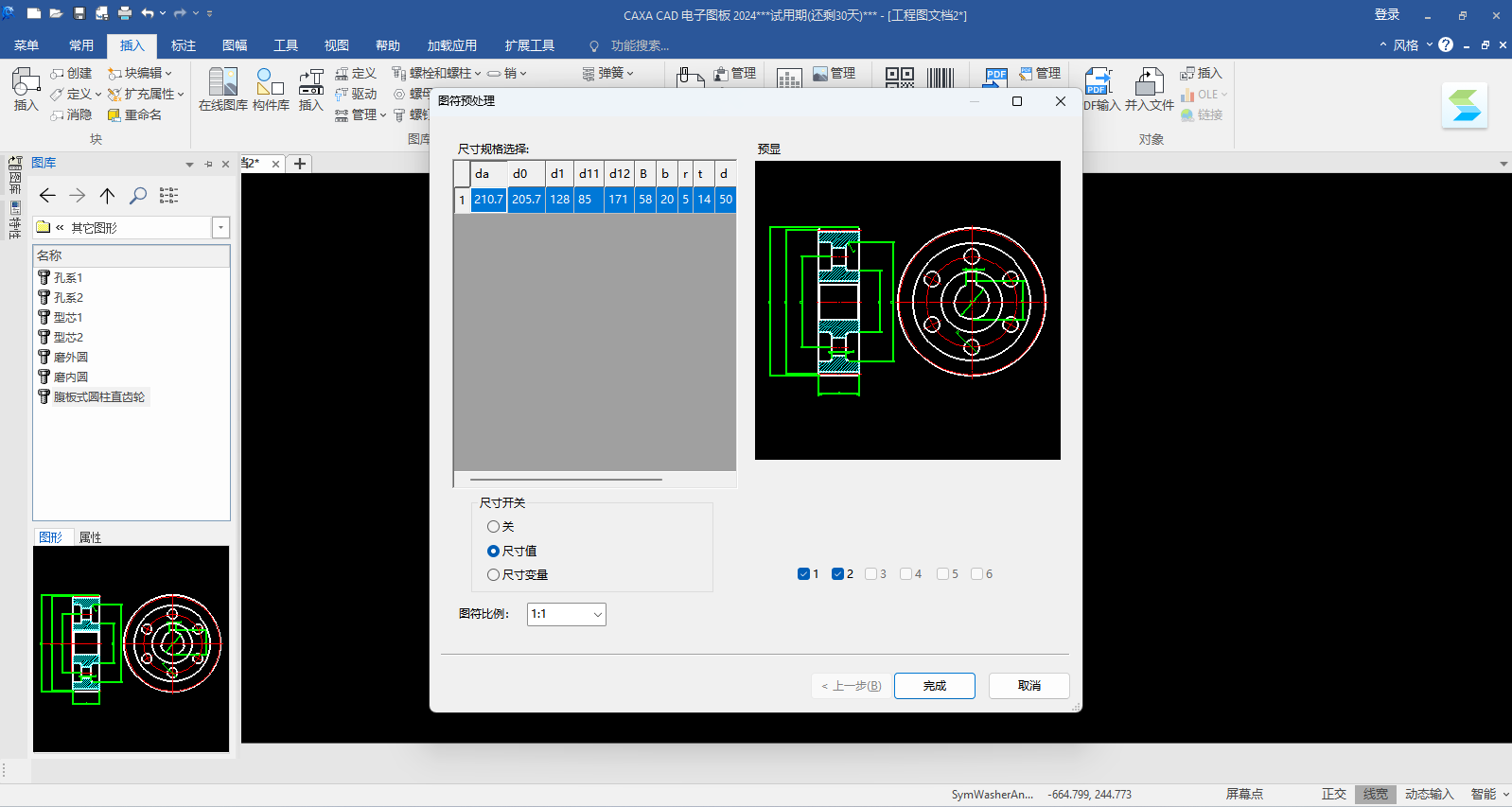

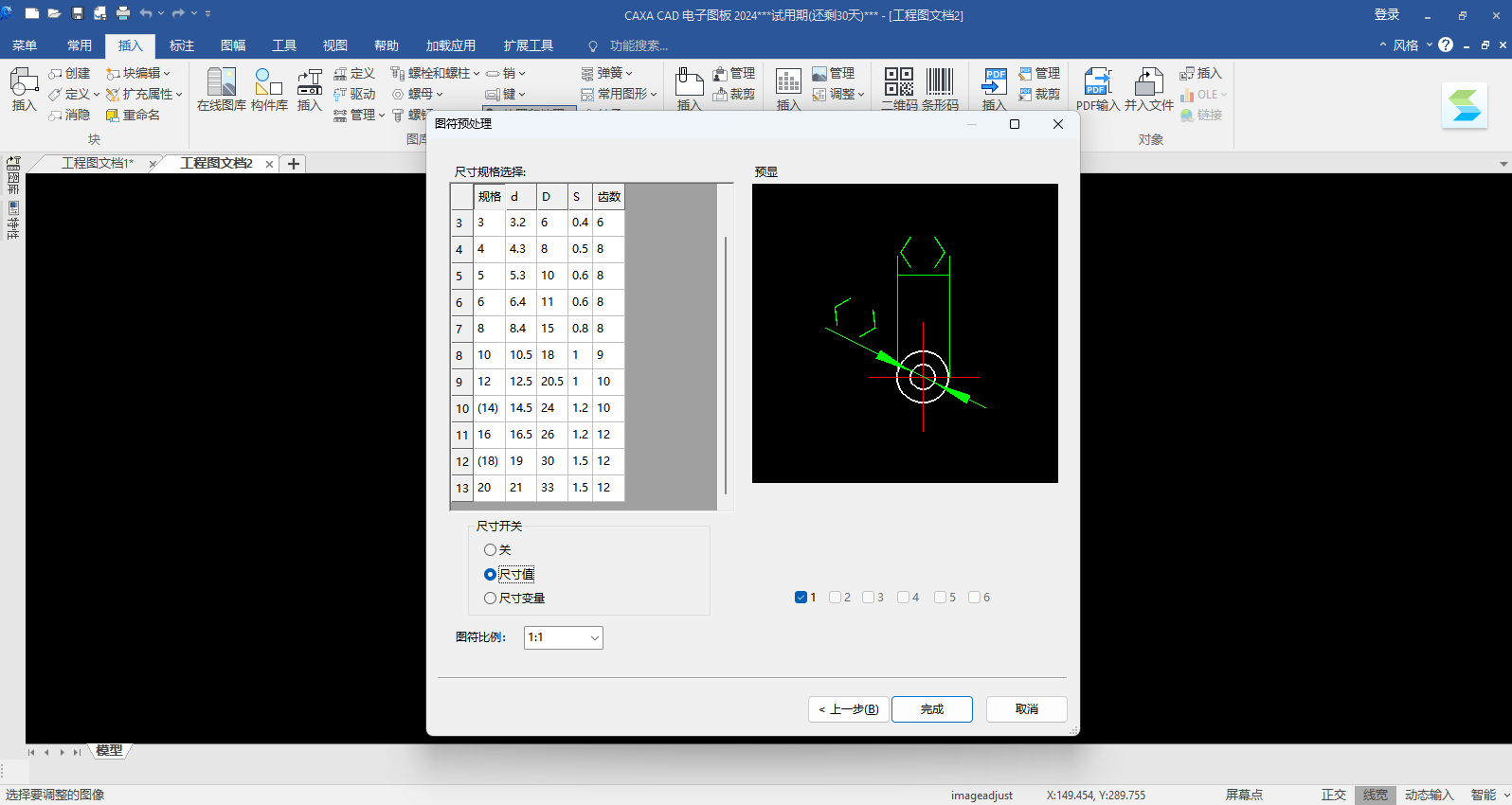

　　豐富的國標圖庫和構件庫

　　提供符合最新國標的參數化圖庫，包含53個大類，5400餘種，三十萬規格的標準圖符，並提供完全開放式的圖庫管理和定製手段;針對機械設計中頻繁出現的構件圖形提供完整的構件庫。

　　開放而快捷的圖幅設置

　　提供開放的圖紙幅面設置系統，快速設置、填寫圖紙屬性信息;快速生成符合標準的各種樣式的零件序號和明細表，並可保持相互關聯;用戶可根據需求進行繪圖模板、圖框、標題欄等的自定義，使設計過程標準化。

　　專業的集成組件和二次開發平臺

　　CAXA CAD電子圖板除了基本的CAD功能外，還提供了PDM集成組件和CRX二次開發接口。

　　其中：PDM集成組件包括瀏覽和信息處理組件，並提供了通用的集成方案，適用於與各類PDM系統的集成應用;CRX二次開發接口提供了豐富的接口函數、開發實例、開發嚮導、幫助說明等，便於個性化開發利用。

　　多種專業工具和模塊

　　文件比較功能，一鍵提高審圖效率;文件檢索功能，簡單快速搜索CAD文件;文件打包，支持打包相關的字體文件、鏈接的外部參照或圖片文件等;文件輸出，支持將CAD圖紙輸出爲高質量的PDF和圖片文件。

　　專業出圖和批量排版工具

　　支持市場上主流的Windows驅動打印機和繪圖儀，提供指定打印參數，快速打印CAD圖紙，打印時提供預覽縮放、幅面檢查等功能;除單張打印，還提供了自動智能排版、批量打印等多種方式。

　　多圖智能打印

　　可以框選後一次打印當前繪圖中的多份圖紙，同時支持轉換爲PDF、JPG、PNG、TIF等格式文件。

　　PDF文件支持

　　可以將PDF文件中的幾何圖形、實體填充、光柵圖像和TrueType輸入到當前圖形中，並保留源PDF文件中的相關特性如比例、圖層、線寬和顏色等。大大減少了重複繪圖的時間;可直接輸出爲矢量化的PDF文件，以便無極縮放看圖。輸出PDF時佔用時間短、輸出文件體積小、並且輸出PDF中的TrueType文字支持拾取編輯等操作，方便進一步的使用。

　　支持在線更新

　　用戶可方便獲取產品的更新補丁，並可快速安裝和部署。

　　擴展工具(專業版提供)

　　提供多項圖紙批量處理功能，如替換標題欄模板、圖紙重命名、拆分圖紙、圖紙清理等。

　　三維接口(需單獨購買)

　　支持多種格式的三維模型轉換，以及投影三維模型後直接生成二維工程圖。

CAXA CAD電子圖板軟件特色

　　自主版權、價格合理

　　專注CAD核心技術30多年，同時支持EXB和DWG“雙數據內核”，擁有完全自主知識產權，支持版權局備案;授權靈活，同時支持永久授權和租用授權，以低成本實現CAD軟件正版化;

　　更新最快、標準最新

　　CAXA CAD電子圖板軟件已經累計更新十幾個大版本，三十多個小版本。隨時適配最新的硬件和操作系統，支持圖紙數據管理要求的變化。繪圖、圖幅、標註等都支持最新製圖標準，大大提高標準化製圖的效率，並且提供全面準確的最新圖庫。

　　數據兼容性強

　　完全兼容AutoCAD2023以下各版本的DWG/DXF格式文件，支持各種版本雙向批量轉換，數據交流完全無障礙;並且支持設置爲默認的工作文件。

　　更好的交互體驗

　　CAXA CAD電子圖板的界面，依據視覺規律和操作習慣精心改良設計，交互方式簡單快捷，符合國內工程師的設計習慣，上手更簡單，操作效率再提高。

　　數據集成貫通

　　CAXA CAD電子圖板數據接口支持PDF、JPG等格式輸出;提供與其他信息系統集成的瀏覽和信息處理組件;支持圖紙的雲分享和協作。

　　運行環境要求低

　　支持Windows /7/8/10/11等各種系統，且對計算機硬件要求也較低;另外，基於CAXA高效的資源管理技術，使CAD軟件的安裝和運行佔用的資源都極低，1G內存即可流暢運行。支持與麒麟軟件、華爲鯤鵬、統信軟件、中科方德、一銘軟件等多箇國產操作系統全面兼容適配，能全面滿足高適配性、高成熟度、高穩定性的全國產CAD軟件應用。

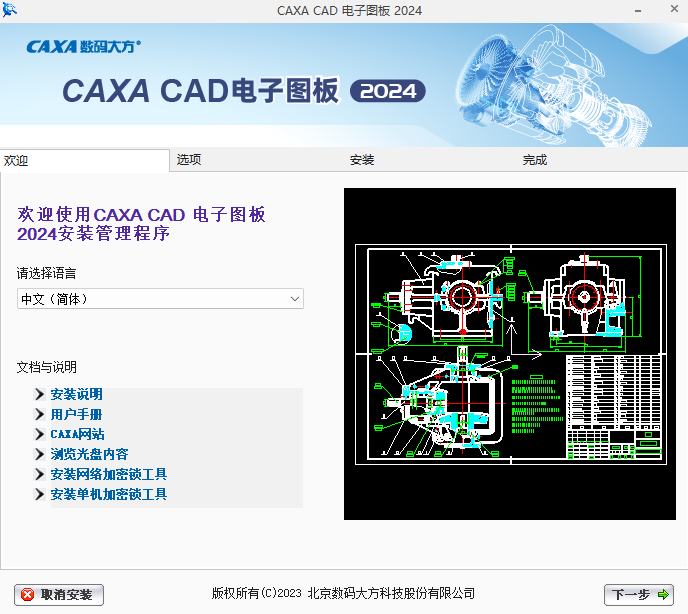

CAXA CAD電子圖板安裝步驟

　　在天極下載站下載最新安裝包，解壓縮之後，點擊setup.exe，按提示進行安裝

CAXA CAD電子圖板官方電腦端更新日誌

　　CAXA CAD電子圖板2024SP1

　　2024SP1版本包括多項新增功能和改進：

　　1、支持多圖幅繪圖

　　在一箇圖紙空間中，支持多箇圖紙幅面並存繪圖。不同圖幅內的註釋性對象、圖幅對象均可使用不同的圖紙比例。極大提高多圖幅應用模式下的繪圖效率。

　　2、增加編組功能

　　將多箇對象創建爲一箇組對象，選中任意一箇組內對象即選中了該編組中的所有對象，並可以像處理單個對象那樣移動、複製、旋轉和修改特性等操作，提高同類對象的拾取和編輯效率。

　　3、DWG文件打開性能提升

　　針對樣條、填充、橢圓、圓弧、多段線、外部引用、文字等對象進行專項優化，提高包含這些對象的DWG文件打開速度。

　　4、提升大圖捕捉體驗

　　優化較多對象時，鼠標對特徵點的捕捉效率，使捕捉和預顯的體驗更流暢。

　　5、多段線顯示優化

　　選中多段線，鼠標點擊特性欄中的當前頂點時，界面會在當前頂點顯示X，以快速定位頂點位置

　　6、增加塊打散功能

　　支持將多級嵌套塊一步打散爲普通非塊對象，提升嵌套塊的分解操作效率。

　　7、曲線陣列功能優化

　　使用曲線陣列命令時，支持通過立即菜單設置“保留源對象”或“刪除原對象”。

　　8、圓弧及橢圓弧功能優化

　　繪製圓弧、橢圓弧時，新增支持按住Ctrl鍵可切換弧線反向。

　　9、雲線功能增強

　　雲線功能增加矩形、多邊形方式直接繪製，並增加了轉換功能，可直線、多段線、圓、圓弧等其他圖像對象轉換爲雲線。

　　10、多段線合併功能優化

　　編輯多段線時，支持將選中的所有首尾相連的曲線分別合併成完整的多段線，提高複雜圖形的合併效率。

　　11、點、樣條功能增強

　　繪製點、樣條時，均支持從剪切板或文件中輸入數據。

　　12、增加重新創建邊界功能

　　雙擊編輯剖面線、漸變色、填充對象時，支持爲這些對象重新創建可以關聯的邊界。

　　13、支持中心線自動分層

　　支持將中心線按自動分層設置生成到所選的圖層，包括繪製孔軸、圓、矩形、多段線等對象生成中心線，或已有對象添加中心線。

　　14、粗糙度標準更新

　　增加對GBT131-2006的支持，並支持通過標準管理切換當前標準

　　15、旋轉符號標註增強

　　旋轉符號字高之前跟隨當前風格，現支持單獨設置

　　16、文字功能增強

　　編輯文字時，從剪切板粘貼到當前光標位置時，右鍵菜單支持粘貼爲純文本，使用光標位置當前的文字參數。

　　此外，編輯屬性定義、填寫標題欄的文字時，優化了文字編輯器的位置，所見即所得。

　　17、增加屬性定義分解功能

　　塊內屬性定義填寫了內容，使用“分解屬性爲文字”分解塊，可直接將該內容分解爲普通文字。

　　18、拆分序號功能優化

　　通過立即菜單選項，能夠選項單獨拆分出選中序號。

　　19、明細表功能增強

　　填寫明細表時，可選中任一列進行排序，選中任一行進行上移、下移，相關單元格的內容跟隨調整。

　　也可通過“序號重排”將序號一列重新按照1、2、3…的順序排序，其他列內容不變。

　　20、明細表輸出功能增強

　　增加選項控制是否輸出隱藏的明細表項。

　　21、圖庫內容更新

　　新增包括鎖具、模具、化工行業法蘭、船用法蘭、壓力容器法蘭等200多項圖符，更新560多項已有圖庫的數據。

　　目前圖庫共計57個大類，5500多項圖符。

　　22、圖庫功能優化

　　自定義圖符時支持設置默認屬性

　　插入圖符時塊名稱優化

　　從圖庫插入非參數化圖符到當前圖形中，選中圖符在特性面板中可直接顯示該圖符名稱。

　　圖庫瀏覽優化

　　地址欄分級目錄可直接點擊跳轉，也可單擊下拉菜單跳轉到相應子文件夾。返回父目錄時自動定位到之前的所選位置。此外，瀏覽圖庫目錄時還支持使用鼠標的快捷鍵前進、返回

　　23、設計中心功能優化

　　設計中心中不同類型的內容除支持縮略圖模式外，增加了列表顯示模式

　　24、新增支持編輯其他CAD創建的OLE對象

　　如通過其他CAD創建並插入到Office等文檔中的OLE圖形，通過配置後可直接雙擊後啓動電子圖板編輯圖形。

　　25、支持和其他軟件對CAD圖形的拷貝

　　在AutoCAD中複製支持直接粘貼到電子圖板中。粘貼到AutoCAD中時，可通過調整CopyAsDwg變量值設置支持的AutoCAD版本。

　　通過調整CopyCLSID的值，支持將電子圖板圖形複製爲其他CAD的OLE對象到word等軟件中。

　　通過調整CopyGenTmpFile值爲1，可將電子圖板圖形直接複製到solidworks草圖中使用。

　　26、打印支持打印區域

　　打印時支持設置可打印區域範圍：

　　27、智能打印功能增強

　　進行智能打印時，如果選擇輸出爲PDF文件，可通過選項將所有圖形輸出多頁到一箇PDF中。

　　28、PDF輸入支持多頁

　　輸入PDF文件時，可以按住ctrl，依次選擇多頁一次輸入到當前圖形中。

　　29、PDF輸出增強

　　使用EXB TO PDF打印機輸出PDF時，新增多項功能：

　　支持"字體作爲填充"，勾選後文字將作爲幾何圖形打印到PDF文件中

　　增加PDFSHX選項，支持設置使用SHX字體輸出PDF後的行爲

　　使用的字體數據支持以子集的方式嵌入到PDF文件當中，保證顯示的一致性

　　新增“PDF打印結果在閱讀器中顯示”控制選項，打印PDF文件後使用默認的閱讀器打開

　　新增“創建圖層信息”選項，打印的PDF文件中支持創建元素對應的圖層信息

　　30、優化打印輸出圖片的效果

　　提升EXB TO PNG/JPG/TIF打印輸出圖片的質量。

　　31、圖片功能優化

　　選中插入的圖片後，支持通過增加的中間夾點進行不等比例縮放，將光標懸停到任一夾點上，可以通過彈出的菜單使用該夾點創建裁剪邊界或縮放。

　　此外，優化了圖片操作過程的體驗，減少卡頓。

　　32、手繪表格功能增強

　　支持直接選擇塊導出表格

　　33、優化氣泡圖功能

　　氣泡標註支持直接按Delete刪除，其他序號自動重新排序。

　　34、文件比較功能增強

　　增加了全新比較模式，重點優化了對DWG文件中幾何數據的比較效果。

　　35、增加佈局切換功能

　　新增“CTAB”命令，支持點選或輸入佈局名稱切換當前繪圖空間，提升佈局較多時的切換操作效率。

　　36、文件列表增強

　　支持設置文件列表中所顯示的最近使用文件的個數

　　37、動態輸入夾點懸停顯示效果優化

　　打開動態輸入，並且光標懸停在曲線的夾點上時，會以當前夾點爲基點顯示曲線當前段的信息。

　　38、自定義功能增強

　　自定義鍵盤命令、快捷鍵命令時，新增搜索功能，可快速查找定位到對應的功能。

　　39、增加命令行方式設置系統選項

　　新增命令行方式設置系統選項，可以設置光標狀態、選擇集模式、文字鏡像方式等參數。

　　目前支持命令包括：CursorSize、BigCursor、WinCursor、DragDelayTime、PICKADD、PickStyle、GroupDisplayMode、MIRRTEXT等。

　　40、增加重置設置功能

　　增加獨立的CxResetCfg.exe程序，支持將電子圖板重置爲初始安裝狀態。使用此程序時建議備份自定義數據如圖庫、技術要求、模板等，並關閉所有正在運行的電子圖板程序。

　　41、安裝時支持多語言包

　　默認簡體、繁體、英文三個語言包全部安裝，並支持配置切換當前顯示語言。

　　42、異常時支持自動保存文件

　　在程序異常時自動保存所有打開文件，減少數據丟失。

　　43、增加文件存儲校檢

　　保存EXB文件後增加校驗，及時發現存儲錯誤。

　　44、EXB瀏覽器增加打印功能

　　EXB瀏覽器中增加“打印”功能，可直接打印打開的EXB文件。

　　45、其他：

　　瀏覽組件支持直接從內存中加載文件，提升文件安全性

　　解決Win11下畫圖閃爍等重點兼容性問題

　　46、工藝圖表

　　增加英文版

　　模板更新時能夠將新增的卡片更新到當前模板，添加續頁規則，卡片命名規則

　　卡片借用時支持圖片的借用

　　在自動換行時，如果遇到標點符號則將標點符號壓縮至上一行結尾處，避免行首是標點符號

　　支持打印區間的設置，如：2-5表示第2頁到第5頁

　　解決特殊工程符號從知識庫插入時亂碼的問題

　　矩形氣泡增加底色支持

　　支持單元格定義時重定位功能，方便修改

　　尺寸提取時支持選按照尺寸類型排序

　　支持尺寸序號位置更新功能，當圖形修改時，序號能跟隨尺寸更新位置

　　支持根據配置文件，實現未注公差尺寸實際公差值的自動計算，支持通過配置設置默認是否開啓

　　流程圖中，支持兩行顯示

　　關聯關係配置時，配置條件支持複製

　　優化文字顯示機制，使提取的尺寸、直接輸入的尺寸等顯示大小一致

　　選擇行時支持通過shift鍵實現多選

　　增加工藝內容校驗功能

　　數據轉換插件中支持cxp轉EXCEL

　　數據轉換插件中支持cxp轉dwg

　　數據轉換插件中支持尺寸輸出，可以轉換成下游系統識別格式

　　增加日期類域定義功能

　　針對具體單元格，支持計算後數值精度的設置

　　支持表區多行內容的合併，合併時中間可以支持添加字符，如果爲空自動跳過

　　對單元格域規則定義時，增加條件判斷功能，可以將其他單元格內容設置爲條件值，實現大於、等於、小於等條件的判斷

　　支持單元格最大數值上限設置，用於單件工時設置等場景

CAXA CAD電子圖板官方電腦端常見問題

　　CAXA CAD電子圖版 常用快捷鍵

　　新建 ctrl+n

　　打開 ctrl+o

　　關閉 ctrl+w

　　保存 ctrl+s

　　另存爲 ctrl+shift+s

　　打印 ctrl+p

　　文件檢索 ctrl+f

　　退出 alt+F4

　　撤銷 ctrl+z

　　恢復 ctrl+y

　　選擇所有 ctrl+a

　　剪切 ctrl+x

　　複製 ctrl+c

　　帶基點複製 ctrl+shift+c

　　粘貼 ctrl+v

　　粘貼爲塊 ctrl+shift+v

　　選擇性粘貼 ctrl+r

　　插入對象 ole

　　鏈接 ctrl+k

　　清除 Delete

　　顯示全部 F3

　　顯示還原 Home

　　顯示放大 PageUp

　　顯示縮小 PageDown

　　動態平移 鼠標中鍵/shift+鼠標左鍵

　　動態縮放 鼠標滾輪/shift+鼠標右鍵

小編寄語

　　CAXA電子圖板易學易用，非常專業和高效，支持最新的操作系統，全面兼容AutoCAD，可以進行編輯和批量轉換，界面和操作都很簡單，節約了很多時間。通過繪圖，能夠快速實現工程設計、改型設計等工作。
